Arrivée le 08 11 2013







...............................................................................................

1er WE

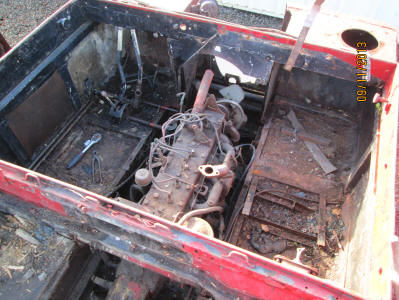

Démontage des tringles, préparation pour sortie moteur, on a enlevé le plancher bois de l'arrière ainsi que le système de treuil qui servait sûrement à mettre en place des poteaux télégraphiques ou électriques









Sortie du moteur avec le Diamond









Les enfants nettoyant l'intérieur de la caisse

Fabrication du support moteur pour le déplacer et le démonter



Démontage de la cloche d'embrayage, ouverture de la boîte et de la tête d'allumage, c'est TRES correct  !





...............................................................................................

2 ème WE

WE pluvieux....

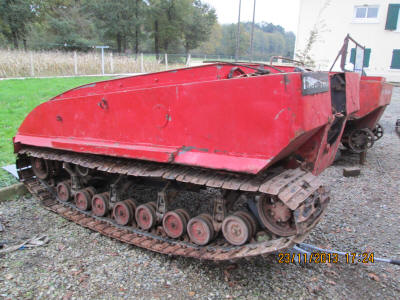

malgré ça, démontage de la chenille de gauche.

Nos chenilles ne s'ouvrent pas, elles sont soudées tout le tour. Il faut sortir les barbotins et les "bogies" pour arriver à l'extraire. Il faudra que je les modifies



Les enfants sablent plusieurs pièces pour confirmer la couleur blanche trouvée à l'intérieur de la caisse.



Ce Weasel a bien été blanc donc nous allons le refaire comme ça:







Nous avons déculassé pour voir, cela semble pas mal du tout !!!

Nous allons donc le démonter entièrement

Ensuite après usinage, nettoyage et peinture le remonter avec l'aide de Thiev pour être sûrs qu'il fonctionne parfaitement.





3 ème WE

Matinée pluvieuse.... donc démontage du moteur.

L'après midi, pas de pluie donc démontage de la chenille de droite





Démontage collecteur et pompe à essence



Démontage bobine, tête de delco, pompe à eau, cache des poulies de distribution



Démontage des soupapes et carter d'huile



Démontage de la crépine de pompe à huile et bielles



Démontage de l'embrayage et du vilebrequin





Sortie du vilebrequin,.........reste à sortir les pistons, à nettoyer.....etc





Sur la deuxième chenille j'ai décidé de couper deux axes soudés,

car de toutes façons pour la remise en place, il faudra modifier en mettant des axes démontables.





Sortie de la chenille, elle est aussi lourde que la première !!!





4 ème WE

WE pluvieux,.... encore!

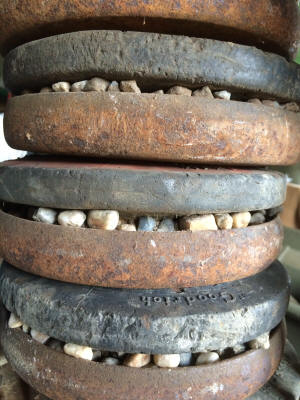

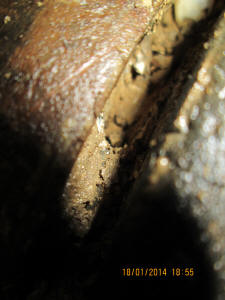

Démontage et nettoyage des roues des bogies,

il y en aura pour quelques heures car elles sont pleines de cailloux, de sable...etc et comme cela fait très longtemps que c'est dedans, c'est très compact et ressemble a du béton.



1er couche cailloux (1cm)             2eme couche mélange cailloux sable (2cm)       3eme couche  ciment de sable (2cm)

Les caoutchoucs sont en bon état



5 ème WE

Contrôle de l'ensemble du moteur









Pour l'alésage des cylindres, les prises de côtes se situent entre 76.80 et 76.96                .

Il faudra donc faire usiner en côtes 0,4                                       .

Je déciderai donc un peu plus tard de ne pas le refaire, je vais soit en trouver une autre motorisation.



6 ème WE

Sortie du pont arrière





Nettoyage et retournement





















7 ème WE

Démontage des suspensions









Nettoyage de 6 roues remplies de sables, cailloux....etc 3h30, et il en reste 26 ...!

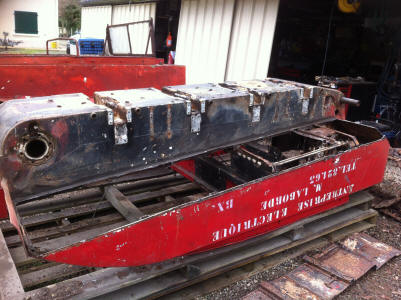

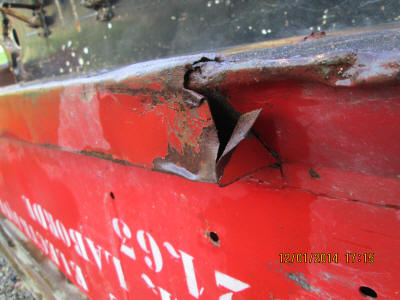

Début du chantier "Tôlerie caisse", Y a faire ....

Dessous côté réservoir





Dessous côté Chauffeur









8 ème WE

Mise en place du dessous de caisse côté droit







Pendant ce temps là

Récupération du radiateur qui a était contrôler, refait et repeint





9 ème WE

Mise en place du dessous de caisse côté droit







10 ème WE

Fin du côté droit, ...





bouchage des trous,...

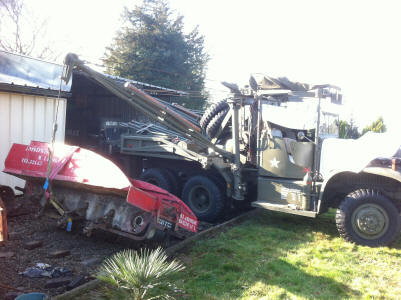

Retournement,...





ça fait plaisir de le revoir dans ce sens là,...





11 ème WE

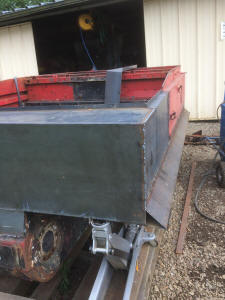

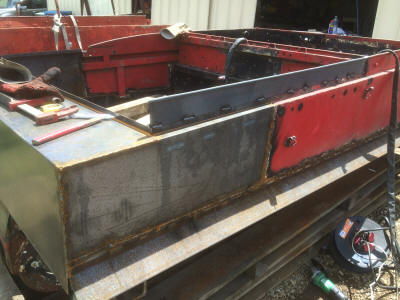

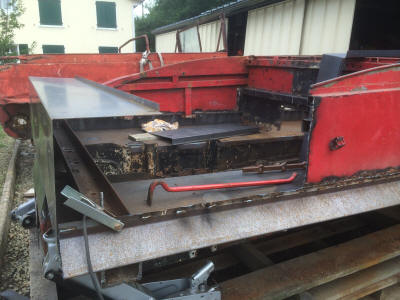

Reconstruction de la partie arrière













12 ème WE

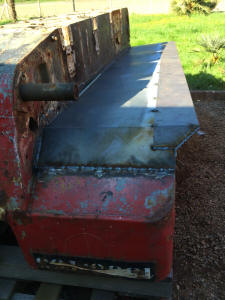

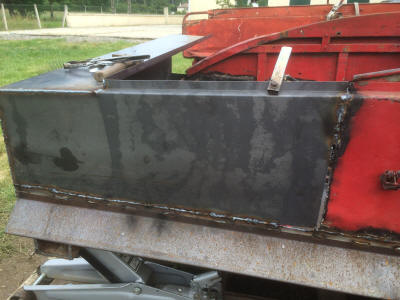

Mise en place de tôles...

Côté droit





Côté gauche

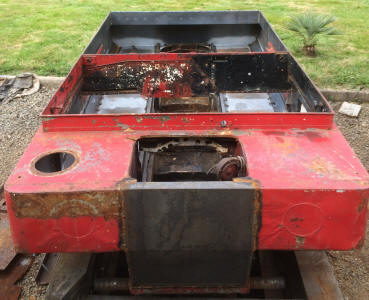

Bouchage de l'avant





Bilan de la journée





13 ème WE

Fin des la pose des tôles arrières







Début de la mise en place des renforts de la caisse









14 ème WE

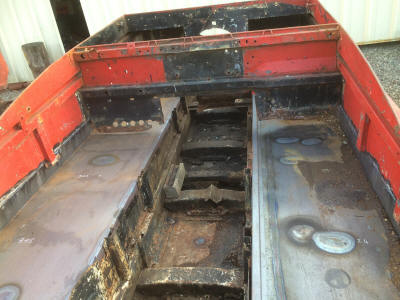

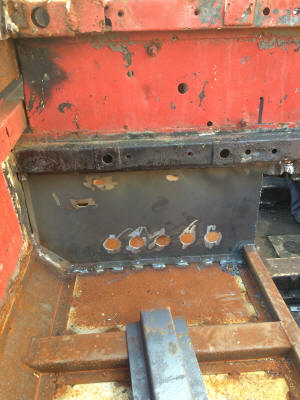

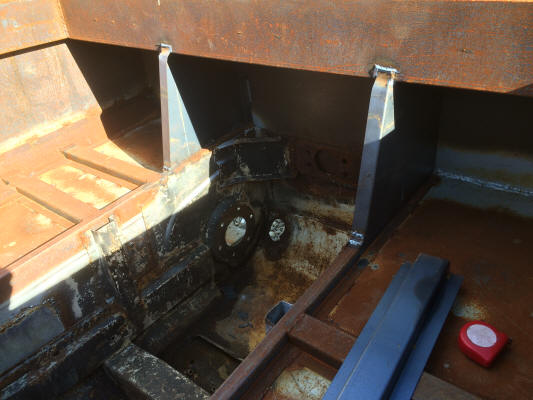

Pose des renforts de plancher





avant                                                                                  après





15 ème WE

Démontage des derniers "boogies" et nettoyage de tous

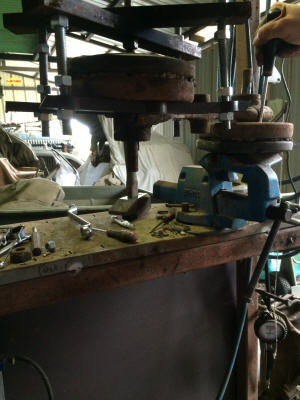

Certains se sont démonter facilement mais il en a qui sont bloqués, première option fabriquer un extracteur sur-mesure avec chalumeau et clef à choc....





Résultat: néant, a part deux caoutchoucs dévulcanisés sur les deux boogies essayés.









J'ai donc percé les axes et extraits au gros marteau, donc axes HS, il faudra les refaires....





16 ème WE

Mise en place de renforts et plaques diverses,

restauration des plaques du Weasel















Démontages des trois plaques présentent sur le Weasel



Nettoyage des plaques du Weasel

Découverte N° de série 2633



Travail sur le prototype de tuile que je vais refabriquer



Pas très jolie et il y a un orifice où la terre va se mettre, il faut le faire evoluer...





Prototype définitif des tuiles de mes chenilles











17 ème WE

Mise en place de renforts et plaques diverses

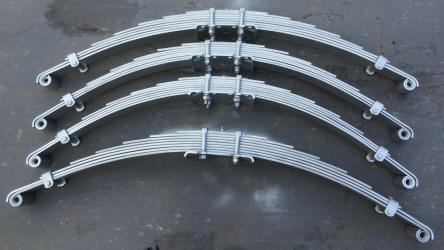

Restauration des lames de ressort

et autres...



Quelques pièces pliées, encore..... merci Stéphane!



Séparation moteur avec réservoir et batterie.



Quelques mises en place de pièces pliées





Réparation de l'arrière, reste à meuler les soudures

Elina nettoie le fond de la caisse pour avoir un meilleur sablage



Nettoyage de touts les lames de ressort et des différentes pièces, puis galvanisation à froid avant remontage et peinture définitive.

Idem pour les étriers et la visserie











Début du remplissage de la caisse des pièces à sabler après dégraissage si nécessaire...







18 ème WE

Préparation pour sablage de la caisse

Mise en places des pontets et support outils











19 ème WE

La caisse et les pièces étant au sablage,

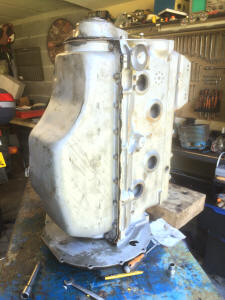

je m'attaque au moteur



J'enlève le carter, l'huile est claire, aucun dépôt, bref NICKEL



vu de dessous des cylindres ils sont en état neuf



le refait donc l'étanchéité et remet le carter





Le dessus des pistons et des soupapes sont gris clair, pas l'ombre d'un dépôt noir, ce moteur aurait-il était refait récemment?



Périphériques enlevés

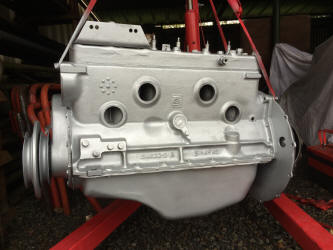

Brossage et nettoyage extérieur et intérieur avant peinture...



Peinture antirouille Haute Température







Réalisation de la grille avant.



20 ème WE

Récupération des pièces sablées

et peinture à l'antirouille





21 ème WE

Récupération & Protection de la caisse à l'antirouille

Sablage





Fin de la pose de la peinture antirouille à l'extérieur.

MAIS après retournement SURPRISE !!! 7 heures de soufflage et d'aspirateur (2 sacs complets).





22 ème WE

Suite...







23 ème WE

Début du blanc .... ;-)



Premier pot de blanc Epoxy, durcisseur et diluant en deuxième couche



Passage de la visserie  la brosse du touret et dégraissage des roulements à billes





24 ème WE

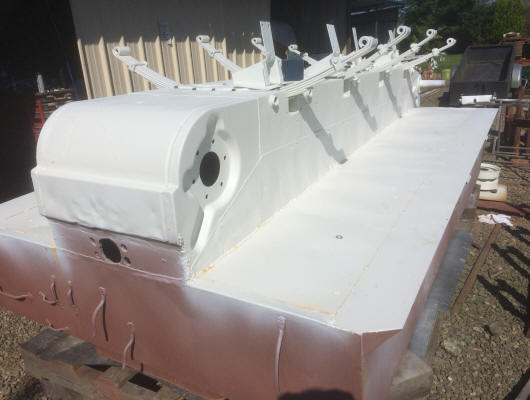

Mise au blanc des pièces

Fin de l'époxy et tout au polyuréthane







25 ème WE

Enlèvement des masquages sur les boogies









26 ème WE

Remontage du système de suspension et autre...







27 ème WE

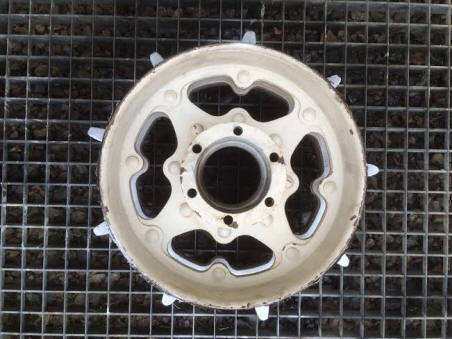

Rechargement d'une des deux roues d'entrainement









28, 29 et 30 ème WE

Remontage et peinture des chenilles.

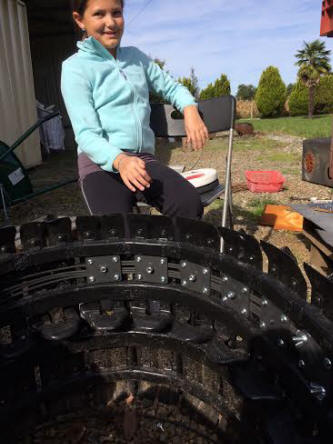

J'ai choisi de réparer et renforcé les chenilles avec des câbles gainés noir tenus entre des plaques métalliques.

Chaque câble accepte un rayon de cintrage 12cm, donc je suis bon avec les 15 cm environ des roues avant et arrières

Et chacun d'entres eux a une tenue à la charge de 850 kilos soit maintenant 8,5t par chenille (pour un véhicule de 2t ça devrait aller !!



Découpe jet d'eau des pièces faites par Nicolas de la société CIP.

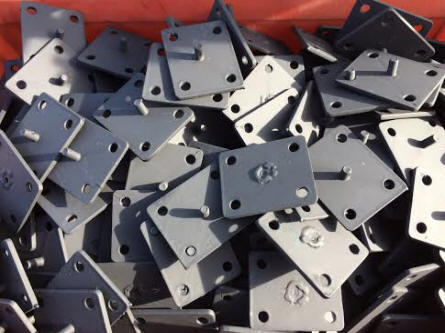

Il faut pour les 56 patins de chaque chenille.... soit 112 patins, 448 plaques soit au final 2240 trous !!!

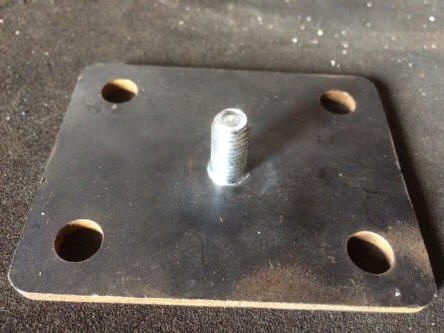

Ensuite il faut fraisé le trou du milieu sur 224 plaquettes et y souder une vis TF pour pourvoir ensuite faire le serrage



L'autre moitié restera avec ces 5 trous.

Ensuite opération peinture anti rouille, et là .... il faut s'organisé !





Maintenant il y a 2 jolies bacs pleins de pièces !



Et là... il faut s'y mettre (3 jours de montage pour les deux chenilles)





















31 et 32 ème WE

Rechargement des dents des roues









33 ème WE

L'hiver arrive alors on rentre pour bosser





Nettoyage de l'intérieur par Théau, il reste encore du sable..... beaucoup de sable!







Contrôle, décapage et peinture de protection









34 à 38 ème WE (et quelques heures ...!)

Carrosserie, elle avait énormément souffert !!!







39 ème WE

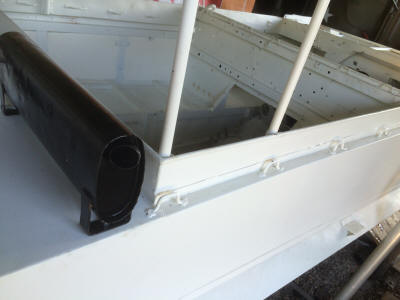

Fabrication des arceau de bâches





Et fabrication par un ami des anneaux absents sur ma caisse









40 ème WE

Peinture antirouille à l'intérieur







41 ème WE

Peinture Epoxy et polyuréthane









42 ème WE

Refabrication du capot moteur







Remontage du système de commandes



Refabrication de la partie du tableau de bord où se trouve les instruments

Peinture de certaines pièces





43 ème WE

Dernière couche de certaines pièces



Mise en place du pont arrière









 Restauration d'un filtre à huile







44 ème WE

Montage des boggies









Mise en place différents graisseurs et graissage



Peinture des compteurs en noir et montage sur la plaque du tableau de bord

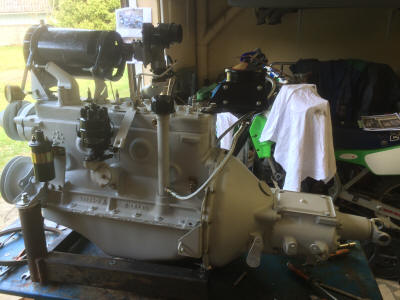

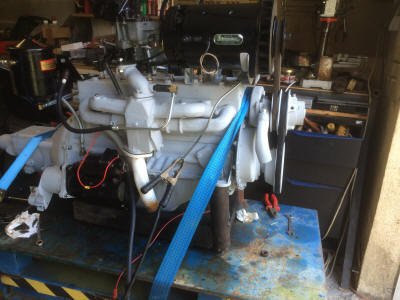

45, 46 et 47 ème WE

Contrôle,

peinture,

remontage,

démarrage

et essais du moteur sur banc









Changement de pastilles de sablage



Peinture

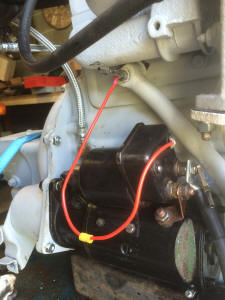

Remontage des accessoires









Démarrage











Durant ce WE mise en place de mousse isolante dans les emplacements d'origine









48 & 49 ème WE

Mise en place du moteur

Réalisation de la ligne d'échappement

Début de la pose de l'arbre de transmission







Fabrication des silenblocs avant avec des silenblocs de jeep







        ae



50 ème WE

Restauration réservoir et montage de certaines pièces
